Описание
Назначение
Насосно-смесительный узел Stout с термостатическим трёхходовым клапаном 20-55°C (SDG-0120-005010) без насоса используется для обеспечения циркуляции и поддержания температуры теплоносителя на постоянном уровне (от +20°C до +55°C) в низкотемпературных системах отопления тёплых полов.
Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел для тёплых полов Стаут SDG-0120-0050110 оборудован подвижным эксцентриком. Для повышения безопасности предусмотрена возможность установки термостата.

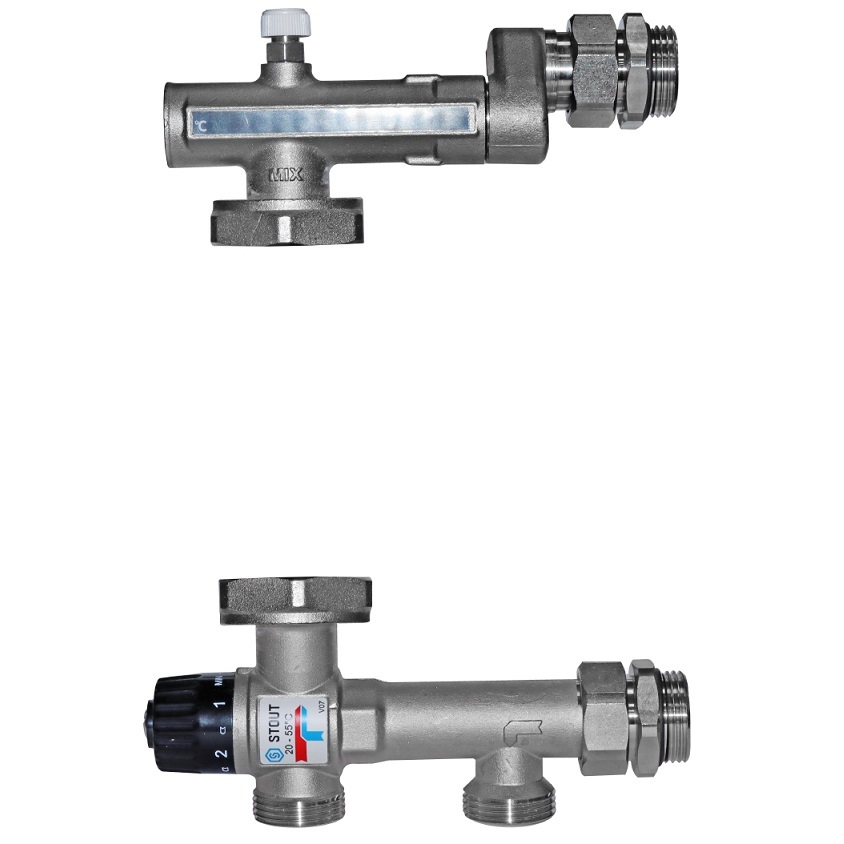

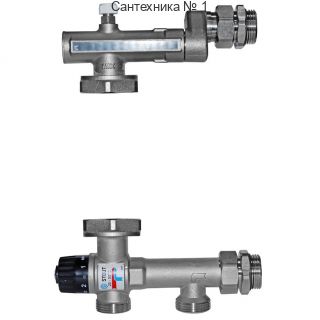

Насосно-смесительный узел Стаут SDG-0120-005010 с трёхходовым термостатическим клапаном снабжён встроенным термочувствительным ЖК-термометром. Его кристаллы меняют цвет при изменении температуры теплоносителя.
Эксцентрический фитинг, устанавливаемый на подающей трубе, позволяет:
- Осуществлять монтаж узла Стаут полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе;
- Производить быструю перестановку насосно-смесительного узла. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении;
- Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.
На подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата безопасности.
Перепад давления
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой от +5°C до +90°CC и рабочим давлением до 10 бар.
Диапазон регулировки температуры в контуре составляет от +20°C до +55°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.
Настройка температуры тёплого пола
Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
| Позиция настройки термостата | Min | 1 | 2 | 3 | 4 | 5 | Max |
| Значения температуры, °C | 20 | 28 | 35 | 41 | 47 | 51 | 55 |
Конструкция
| 1 - насос Grundfos UPSO 25-65/130 (чугун) |
Насос
Насосно-смесительный узел Стаут SDG-0120-005011 поставляется без насоса. Вам потребуется отдельно приобрести циркуляционный насос с монтажным расстоянием 130 мм
Габариты
Указания по монтажу
- Монтаж и демонтаж насосно-смесительного узла необходимо выполнять на охлажденном контуре, не находящемся под давлением
- Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных узлов Стоут и других компонентов не создавать препятствий для доступа и видимости.
- Насосно-смесительный узел SDG-0120-005010 можно устанавливать в коробах, нишах или подвешивать не стену.
- Насосно-смесительный узел может быть непосредственно подсоединен к коллектору как с левой, так и с правой стороны. Для этой цели какие-либо дополнительные операции не требуются.
- Накидные гайки, удерживающие насос, поставляются ослабленными, чтобы облегчить его вращение на месте производства работ. Перед установкой группы необходимо до упора затянуть накидные гайки.
- Насосно-смесительный узел оборудован ручным воздухоотводчиком, который может использоваться на этапе заполнения системы или для удаления скоплений воздуха из системы; воздухоотводчик рекомендуется использовать при холодной системе.
- При монтаже и эксплуатации насосно-смесительного узла,применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо обязательно провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий»
Документы
| L - 138 мм |
| Технический паспорт |
