Описание
Назначение

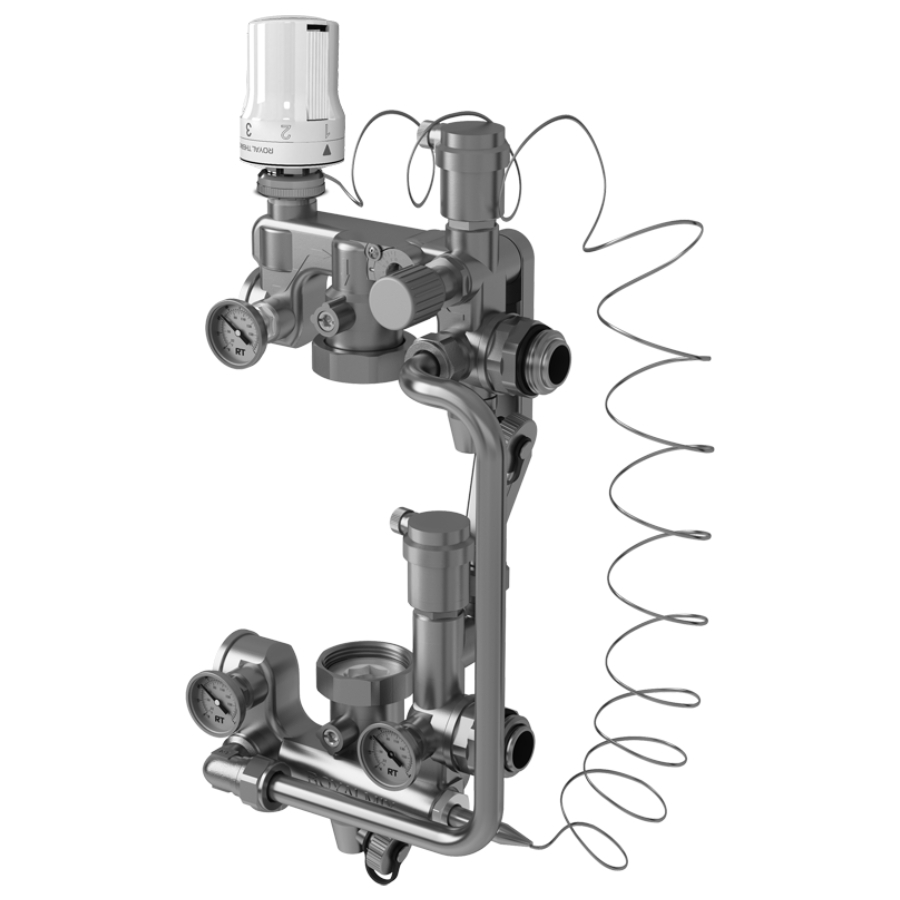

Cмесительный узел Royal Thermo RoyalMix без насоса 1" (RTE 14.180) применяется для технического совмещения контура радиаторного отопления и водяного напольного отопления. Насосно-смесительный узел используется для поддержания необходимой температуры и расхода теплоносителя во вторичном контуре системы отопления, а также гидравлической увязки первичного и вторичного контуров.
Условия эксплуатации
- вода или растворы гликолей в качестве рабочей среды
- температура теплоносителя от -10°C до +150°C
- давление до 10 атмосфер
Принцип работы
Теплоноситель первичного контура R1 поступает в насосно-смесительный узел через термостатический вентиль (4, 5). Степень открытия вентиля автоматически регулируется в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору тёплого пола.
Циркуляционный насос (3) [приобретается отдельно] обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора тёплых полов через соединение R21, а часть - из первичного контура R1. Согласование давлений потоков первичного и вторичного контура осуществляется балансировочным клапаном (18).
В случае, когда расход через вторичный контур становится меньше расчётного (закрытые вентили на коллекторах), открывается перепускной клапан (7), который направляет поток из R11 к R21, тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос.
Контроль работы узла осуществляется при помощи термометров, которые показывают температуру прямого теплоносителя первичного контура, температуру теплоносителя на выходе из узла и температуру возвращаемого в первичный контур теплоносителя. Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два дренажных крана (10).
Совместимое оборудование
Смесительный узел Royal Mix подходит для совместного применения с коллекторными блоками для тёплого пола с межосевым расстоянием 200 мм. Глубина агрегата 145 мм позволяют располагать его в коллекторном шкафу вместе с коллекторами.
Габариты
| A - 443 мм |
Рекомендации по монтажу
- Трубопроводы первичного контура R1 и R2 могут быть присоединены непосредственно к смесительному узлу или через коллектора контура радиаторного отопления. Соединение с первичным контуром производится с помощью резьбового соединения G1" (внутренняя резьба).
- Трубопроводы первичного контура R11 и R21 присоединяются с помощью поставляемых в комплекте с узлом соединителей G1". Для их монтажа применяются два рожковых ключа SW41
- Монтаж и демонтаж циркуляционного насоса рекомендуется выполнять при закрытых шаровых кранах (это осуществляется с помощью шестигранного ключа SW6. Рекомендуется также ослабить накидные гайки крепления перепускного байпаса (11) и обратного трубопровода (13), что облегчит снятие и установку насоса.
- Перед проведением гидравлических испытаний смонтированного узла с присоединёнными коллекторами следует убедиться, что накидные гайки крепления байпаса и обратного трубопровода плотно затянуты
