Stout насосно-смесительный узел без насоса с байпасом (SDG-0120-002000)
Назначение

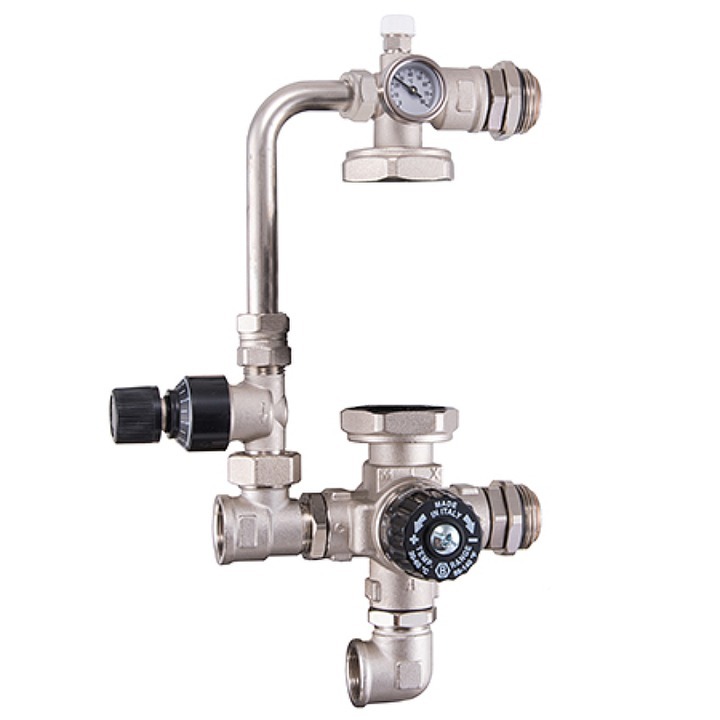

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым смесительным клапаном (артикул SDG-0120-002000) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С.
Модификация насосного узла с байпасом и перепускным клапаном позволяет стабилизировать перепад давлений на системе вне зависимости от изменения в ней расхода теплоносителя.
График перепада давления
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +85°C и давлением до 10 бар.
Конструкция
Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM.
Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C.
Штуцер с ручным воздухоотводчиком выполен из латуни и пластика. Смесительный узел снабжён медным байпасом с перепускным клапаном из латуни марки CW617N с уплотнениями из NBR.
Комплектация
- 4-х ходовой термостатический клапан;
- Контрольный термометр (от 0 до +80°C);
- Штуцер с ручным воздухоотводчиком;
- Байпас;
- Перепускной клапан;
- Паспорт изделия.
Совместимые насосы
Насос в комплект Насосно-смесительного узла Stout SDG-0120-002000 не входит. Смесительный модуль требуется дополнить насосом с монтажной длиной 130 мм и размером присоединительной резьбы 1 1/2".
Размеры насосно-смесительного узла Стаут с байпасом
| Rp - 3/4" (ВР) |
Документы
| Технический паспорт для насосно-смесительного узла Stout SDG-0120-002000 |
