Назначение

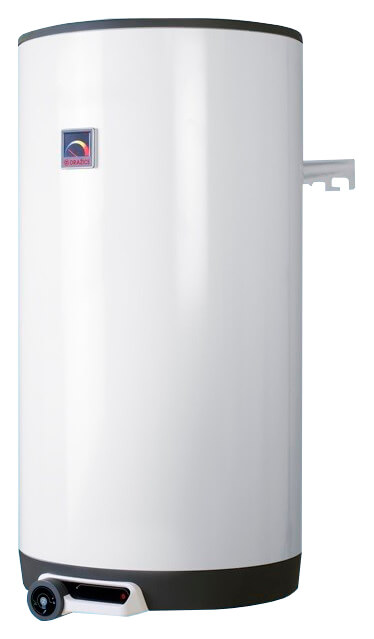

Стационарный водонагреватель косвенного нагрева бойлер Drazice OKC 100 объемом 87 литров предназначен для приготовления горячей воды совместно с другим источником отопительной воды (чаще всего – газовым котлом). Номинальная мощность бойлера позволяет ему обеспечить достаточное количество теплой технической воды для больших помещений. При повышенном расходе горячей воды резервуар постоянно дополнительно подогревает воду и работает аналогично проточному водонагревателю.
Условия эксплуатации
Нагрев воды осуществляется посредством мощного теплообменника, который рассчитан на максимальную температуру отопительной воды +110°C и давление 1 МПа. Регулировка происходит при помощи встроенного рабочего термостата, на котором можно плавно установить требуемую температуру (в диапазоне от 5 до 74°C). Время нагревания зависит от температуры и протока воды в системе водяного отопления.
Конструкция
Бак водонагревателя изготовлен из стального листа и испытан избыточным давлением 0,9 МПа. Внутренняя поверхность покрыта уникальной антикоррозийной эмалью, которая является гигиенически чистой и может постоянно находиться в контакте с питьевой водой. Изоляция бака качественной, не содержащей фреонов полиуретановой пеной толщиной 42 мм, обеспечивает минимальные потери тепла, а значит и низкие расходы на энергию.
K верху резервуара приварен фланец с привинченной крышкой, между которыми вложено уплотнительное кольцо. В крышке фланца имеются гильзы для размещения датчиков регулирующего и предохранительного термостатов, а также держатель анодного стержня (гайка М8). Приваренный в верхней части напорной емкости трубчатый теплообменник имеет спиралевидную форму и увеличенную теплообменную поверхность, способствуя большей теплоотдаче. Он подключается к источнику отопительной воды, в качестве которого подойдет любой котел водяного отопления мощностью до 50 кВт. Вход и выход бытовой воды осуществляется через верхнюю крышку бойлера. Если линия горячей воды оборудована циркуляционным контуром, то «обратку» необходимо подключить к специально предназначенному для этой цели патрубку водонагревателя. На корпусе бойлера установлен индикатор температуры, электропроводка располагается под специальной съемной пластиковой крышкой.
Монтаж
Водонагреватель устанавливается на пол рядом с источником нагревания или поблизости от него.
Ключевые особенности водонагревателя Drazice OKC 100/1m2:
- Косвенный нагрев от источника отопительной воды
- Стальной бак номинальным объемом 87 литров с эмалированной коррозионностойкой внутренней поверхностью
- Вертикальное исполнение для напольного монтажа
- Простая установка и присоединение к источникам нагрева
- Трубчатый спиральный теплообменник с увеличенной теплоотдачей
- Номинальная отопительная мощность: 24 кВт (при t отопительной воды +80°C и расходе 720 л/час)
- Быстрое приготовление горячей воды – максимальное время нагрева с +10°C до +60°C: 13 мин (при расходе 720 л/час)
- Максимальная рекомендуемая температура горячей воды: +60°C (для предотвращения накипи)
- Режим защиты от замерзания
- Дополнительная защита от коррозии: встроенный магниевый анод
- Энергоэкономичность за счет полиуретановой теплоизоляции без фреонов, снижающей теплопотери
- Возможность нескольких мест потребления воды
- Управление с помощью встроенного термостата (удобная поворотная ручка для установки желаемой температуры)
- Световая индикация работы
- Контроль температуры горячей воды (наличие термометра)
- Патрубки входа и выхода воды расположены сверху
- Наличие сливного отверстия
- Предохранительный клапан в комплекте поставки
- Возможность подключения циркуляции горячей воды
- Удобный сервисный люк для чистки (при открытии крышки фланца)
- Класс энергетической эффективности: B
- Степень защиты электрических компонентов: IP 44 (возможна установка рядом с местами подключения к инженерным сетям)
